三角型聯接只適合于電動機正常運行時。

  所需主要元器件：三個交流接觸器，一個熱繼電器，一個時間繼電器，啟動、停止按鈕各一，熔斷器兩個。

  三個接觸器作用：一個為主電路接通電源，一個為Y型啟動，一個為△啟動。

  時間繼電器作用：通過設定確定星型到三角型轉換的時間，需要延時觸點。

  熱繼電器作用：提供過載保護。

  熔斷器作用：為電動機提供短路保護。

  了解Y--△

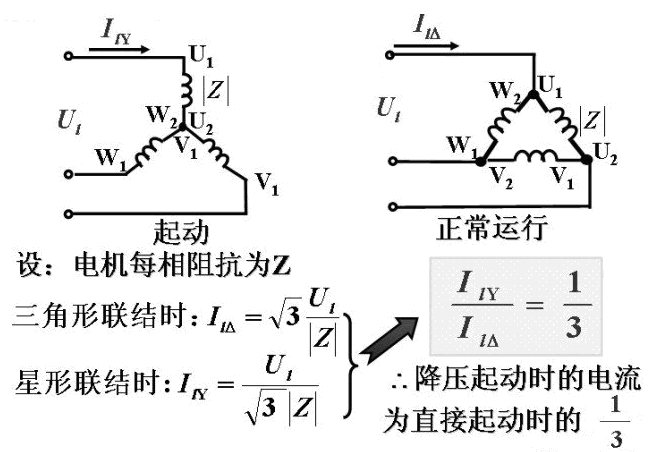

  可以看到通過Y--△，能夠?qū)崿F(xiàn)降壓啟動，降壓起動時的電流為直接啟動時的1/3，起動轉矩為角接起動轉矩的1/3，適用于空載起動或者輕載起動的場合。

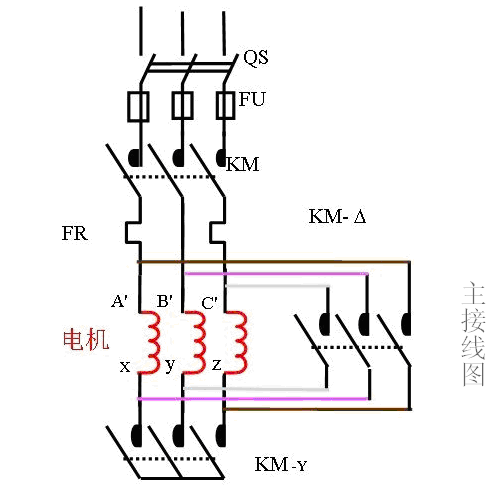

  先來看一下主接線圖。

  Y-△啟動的話，先要星型啟動的話，肯定KM和KM-Y先要啟動，之后KM-Y要停下來，KM要一直得電，KM和KM-△要一直運行，到正常運行。

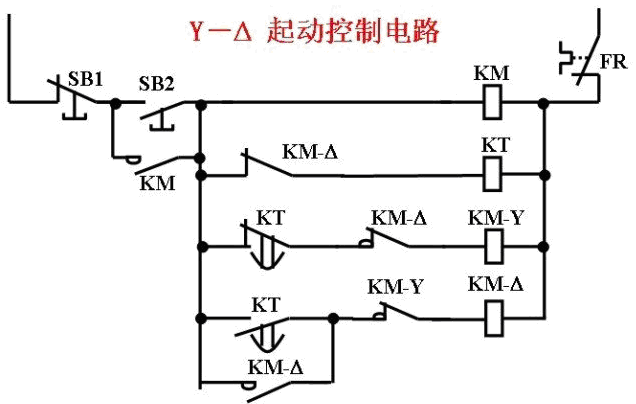

  接下來看下控制回路圖吧：

  根據上面一次回路的分析，再看這個控制回路，很簡單的，按下啟動按鈕SB2，主回路電源啟動，KM線圈得電，其常開觸點閉合，實現自保持，SB2復歸；下面的時間繼電器線圈回路和KM-Y線圈回路也接通，這時Y型啟動已經實現，通過時間繼電器時間的整定，Y型回路的時間繼電器NC（常閉）觸點得電后要延時打開，使Y啟動保持住，而△回路KT的NO（常開）觸點得電后要延時閉合，使得△型回路不得電，同時Y型啟動的接觸器常閉接點對△回路有閉鎖（Y-△兩回路都要有閉鎖）。整定時間到后，時間繼電器的常開觸點瞬時閉合，接通△型回路，KM-△線圈得電，其常開觸點閉合，起保持作用，而其常閉觸點斷開，切斷Y型啟動回路，同時另一個常閉觸點使得KT時間繼電器回路斷開，KT線圈失電，常閉瞬時復歸，常開也復歸，電機此時已經處于正常運行狀態，實現了降壓啟動。
