YD系列變極多速電機采用改變繞組的接法來變換電機的極數和輸出功率,使之與機械設備的負載特性相匹配。

下圖是力久電機生產的YD132S-4/64/3kW多速電機的銘牌

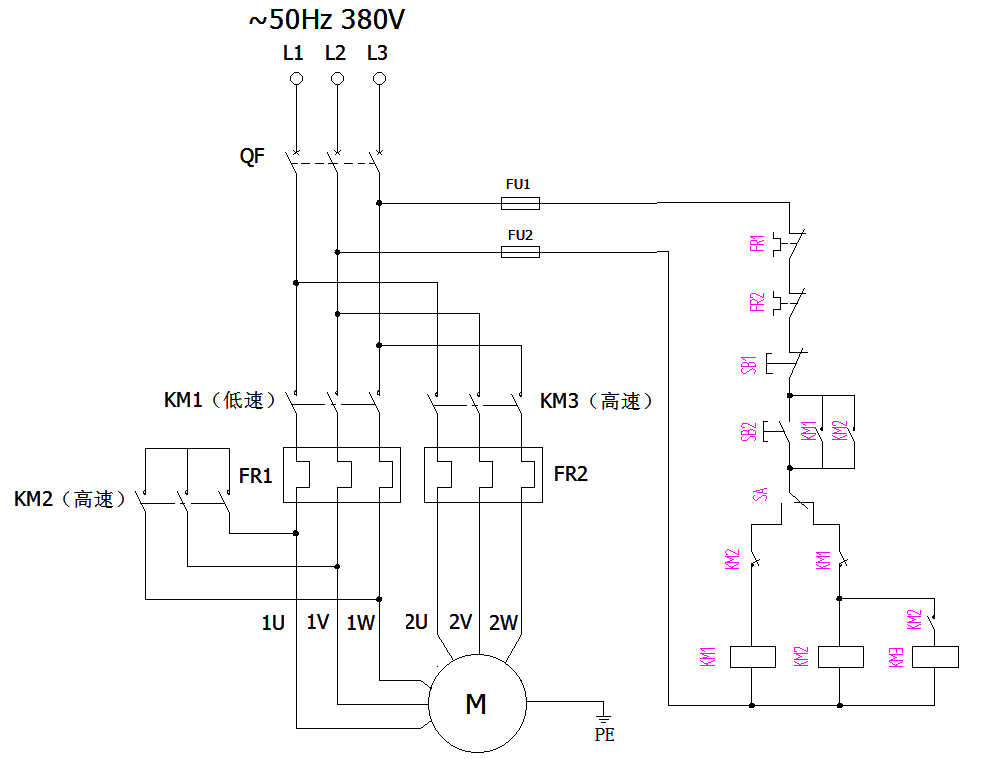

從銘牌圖片中可以看到，電機高速4極為YY接法，低速6極為△接法，電機高速運行時，需要把1U、1V、1W接成星點，2U、2V、2W接入三相電源；低速運行時，1U、1V、1W直接接入三相電源，2U、2V、2W不接入電源電路。電機高、低速不能同時通電運轉，根據這個控制要求，制定控制電路如下：

從電路圖中可以看到，多速電機的高、低速是通過轉換開關SA控制，高速運轉時，轉換開關轉至高速檔，按下啟動按鍵SB2,接觸器KM2吸合，相當于將1U、1V、1W短接成星點，2U、2V、2W接入380V三相電源高速運行；同理，將轉換開關轉換至低速檔，按下啟動按鍵SB2，接觸器KM1吸合，1U、1V、1W繞組通電，2U、2V、2W不接入電源電路，電機低速運轉。按下停止按鍵SB1時電機高、低速都會停止運轉。

熱繼電器FR1、FR2用來保護電機高、低速繞組，由于電機高、低速電流不同，所以需要兩個熱繼電器保護高、低速繞組，任何一個熱繼電器動作，控制回路將斷開，達到保護多速電機的目的。KM1、KM2常閉觸點在電路中互鎖，以保證高、低速不能同時通電。
