提到電動機過熱保護，首先想到的是PTC電阻，PTC是一種非線性熱敏電阻。其阻值在居里點以下的溫度區域內，呈現較低阻值狀態，并且溫度升高阻值增大幅度較小。當溫度超過居里點時，阻值隨溫度的升高快速上升到高阻值狀態。人們就是利用PTC這一特性來對電動機進行定性溫度保護。

對電機過熱保護常用的方法是在電機定子的繞組里埋設體積極小的PTC熱敏電阻感溫頭，在正常情況下PTC熱敏電阻處于低阻態，不影響電機的正常運轉。當電機繞組過熱時，PTC熱敏電阻受熱阻值躍變，與之配合的繼電器失電釋放或者連接它的變頻器出現故障報警，電機停止運轉，等候排除故障后重新運轉。這種保護方法的優點在于直接監測繞組內部的溫度變化，在過熱溫度突破電機的絕緣等級之前使電機得到保護，PTC熱敏電阻的可恢復性，溫度低了以后重新恢復正常導通狀態。

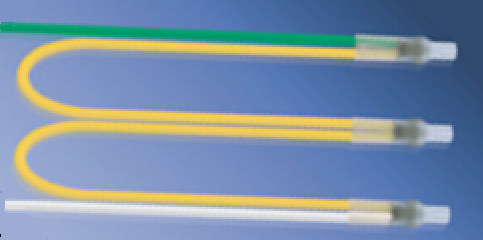

下圖為三相電機PTC電阻，三個PTC熱敏電阻感溫頭串聯，三相繞組每相繞組綁一個，白線和綠線為引出線，接在保護電路中，常見于變頻器保護電路。

PTC電阻

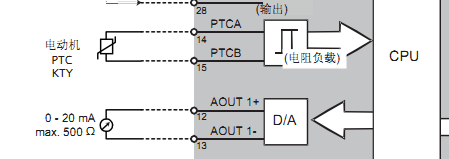

PTC電阻在西門子MM440變頻器上的接線位置14、15腳

Pt100電阻

Pt100是鉑熱電阻，簡稱Pt100鉑電阻，它的阻值會隨著溫度的變化而改變。Pt后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當Pt100在0攝氏度的時候它的阻值為100歐姆，它的的阻值會隨著溫度上升它的阻值是成勻速增長。通過這一特性，用Pt100檢測溫度信號，通過溫度顯示儀將溫度顯示出來。

用Pt100放在電機繞組端部及軸承部位測量繞組及軸承溫度。溫度巡檢儀通過Pt100可以測量溫度并對繞組溫度過高提供保護

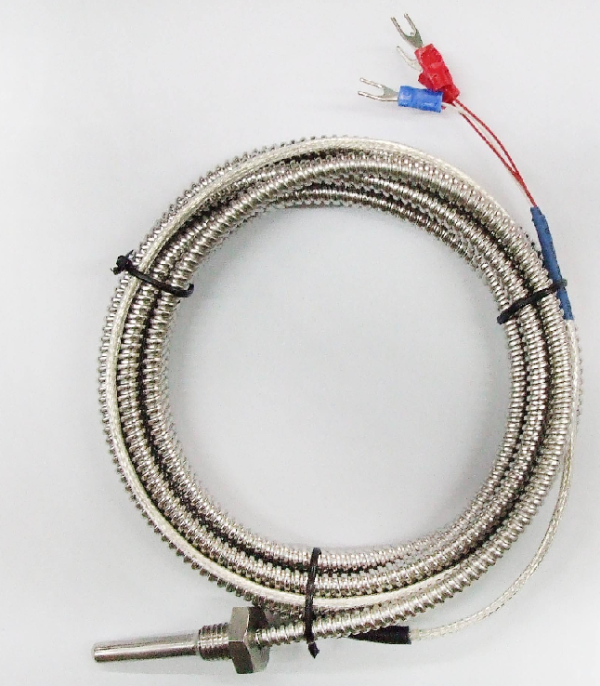

Pt100鉑熱電阻

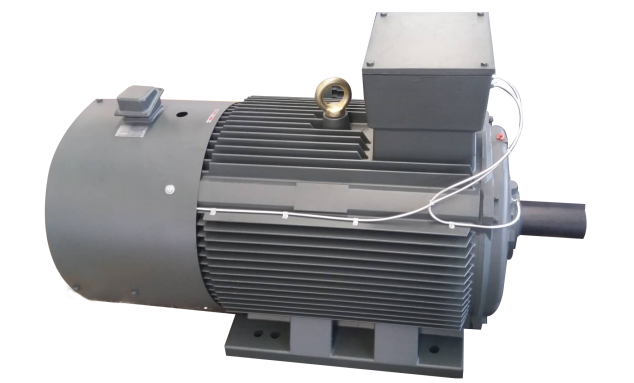

帶有雙Pt100軸承測溫的變頻電機

電機溫度檢測用的多路溫度巡檢儀是一種適用于多點溫度同時實時監控跟蹤的儀表。具備測量方便、精度高、熱電偶測試點可重復利用的優點。配備軟件可將整個溫升變化過程全部以曲線方式記錄下來，便于保存分析，交流。每路溫度檢測可以接一個Pt100電阻，可以單獨調節最高溫度和最低溫度，并且?guī)в欣^電器控制，檢測溫度超過最高設定值，繼電器動作，切斷控制電源，電機停機，達到保護電機的目的。

Pt100配合多路溫度巡檢儀可以顯示電機繞組及軸承溫度，保護電機不因溫度升高而燒毀。

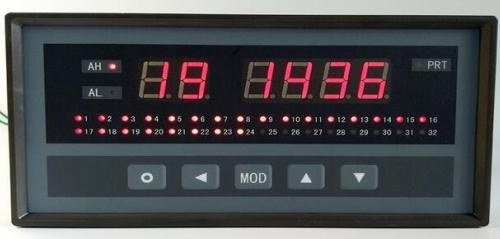

圖為32路溫度巡檢儀，將Pt100測量信號變成溫度顯示出來

由此可以看出，電動機過熱保護方式有兩種，溫度測量用Pt100，繞組保護用PTC或Pt100。
