前段時間，客戶購買的一臺變頻電機試機過程中觸發變頻器的過流保護裝置而不能正常投入運行，經對客戶反饋情況的了解分析，系變頻器容量過小的緣故。

如今電力電子技術作為節能、節材、自動化、智能化、機電一體化的基礎，正朝應用技術高頻化、硬件結構模塊化、控制技術數字化發展，促使高性能變頻電機使用愈來愈普遍，變頻器與電機的匹配問題也愈來愈密集地成為人們爭論的話題。

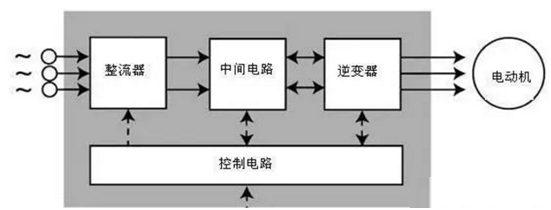

（TYPL圖）

變頻器供電變頻電機系統中變頻器與變頻電機的匹配大多數情況下不算是什么大問題，因?yàn)橐环矫婵蛻暨x電機一般就留有裕量，選擇變頻器又會在選用電機功率基礎上設定足夠大保險系數。今天我們就兩者的匹配關系進行簡單的闡述。

變頻器與電機的匹配問題‍

電壓匹配：變頻器額定電壓與電機額定電壓相符。

電流匹配：普通的離心泵，變頻器的額定電流與電機的額定電流相符。對于特殊的負載如深水泵等則需要參考電機性能參數，以最大電流確定變頻器電流和過載能力。變頻器電流設定應不低于電機額定電流的1.1倍，最大電流一般設定為電機額定電流的1.5倍。

轉矩匹配：對于擠壓機、攪拌機、提升設備類恒轉矩負載，第一，常采用加大電動機和變頻器容量的辦法，以提高低速轉矩，避免低頻補償?shù)睦щy；第二，采用具有轉矩控制功能的高功能型變頻器或矢量變頻器，實現低速區域恒轉矩、高速區域恒功率運行。對于風機、水泵類變轉矩負載，低速負載轉矩較小，普通功能型變頻器就可適應。

其他注意事項

●在使用變頻器驅動高速電機時，由于高速電機的電抗小，高次諧波增加導致輸出電流值增大。因此用于高速電機的變頻器的選型，其容量要稍大于普通電機的選型。

●變頻器如果要長電纜運行時，此時要采取措施抑制長電纜對地耦合電容的影響，避免變頻器出力不足，所以在這樣情況下，變頻器容量要放大一檔或者在變頻器的輸出端安裝輸出電抗器。
